巴歇爾槽流量計工作原理及結構組成
發布時間:2021-10-23 14:13:58

1、巴歇爾槽流量計工作原理

在明渠中,水量計量方法繁多,量水設施形式多樣,目前常用的方法有:利用水工建筑物量水、利用特設量水設備量水、采用儀表儀器類流量計量水等。巴歇爾槽屬于利用特設量水設備量水的一種形式,其測量核心原理:通過對渠道過水道斷面進行科學有效收縮,迫使水位升高,使得堰槽上下游形成水位差,并使水面形成平穩的雍水面,將堰槽上游非均勻流轉化為均勻流,從而利用超聲傳感器更準確直觀地確定渠道水位,通過儀表儀器,利用水位與水量間固定的函數關系確定水流流量,然后根據流量和時間的線性關系累加,最終確定渠道的引水量。

2、巴歇爾槽分類及結構組成

巴歇爾槽又稱巴氏槽,按照材質類型可分為PVC、玻璃鋼、普碳鋼三大類;按照結構形式組成大致分為一體化、無喉道、拋物線無喉道、帶靜水井巴歇爾槽等;按照結構尺寸可分為小型、標準型、大型三類。

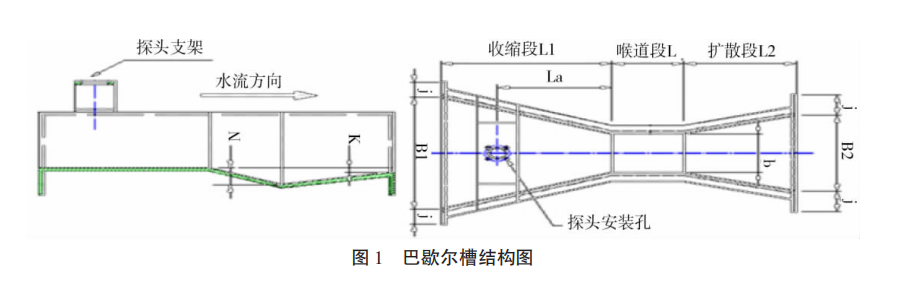

巴歇爾槽結構是由收縮段、喉道、擴散段三大部分組成(圖1為巴歇爾槽結構圖)。收縮段主要作用是保障水流平穩進入槽內,是原水流渠道與巴歇爾槽銜接過渡部分。喉道是巴歇爾槽最核心、最關鍵的組成部分,主要作用是改變水流形態,確保喉道處的水體為臨界流和后端水流為自由出流。擴散段是順接原渠道的鏈接部分,其作用是保證水流的流態。
